Especificaciones y características:
- Modelo: SEN-HS-CAP
- Voltaje de operación: 5V DC
- Corriente de operación: 5 mA

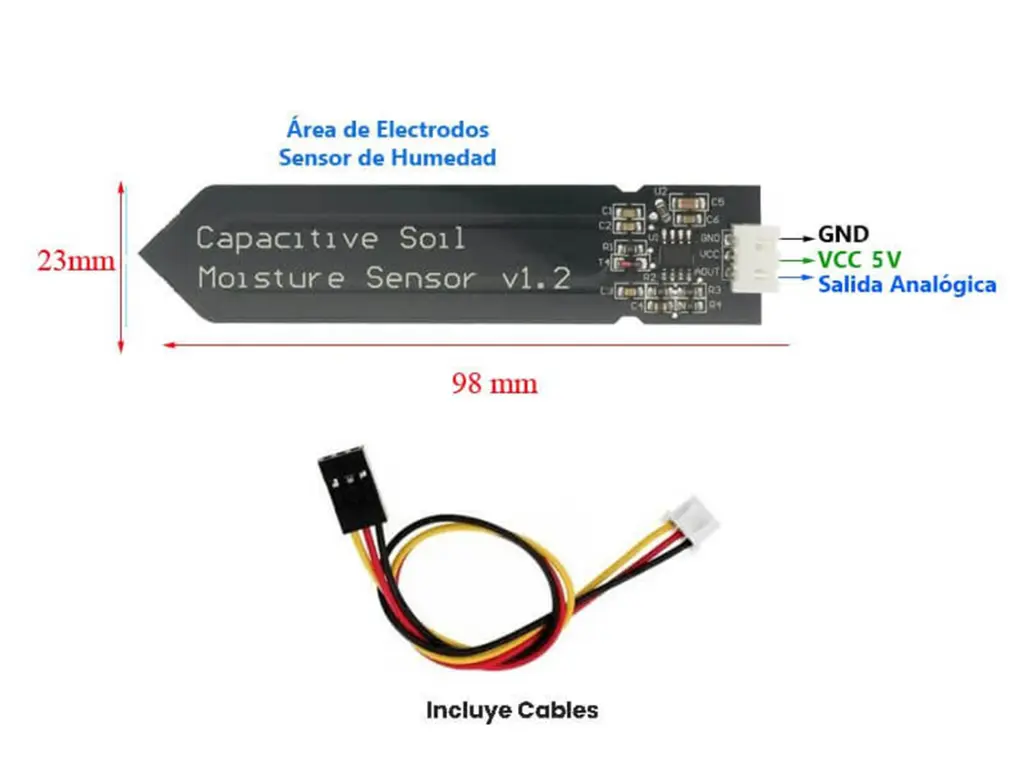

- Dimensiones: 98 mm x 23 mm
- Peso: 15 g
- Interfaz: PH2.0-3P
- Baudios de operación: 9600
Pines
- Voltaje de operación: 5V DC
- AOUT: Salida analógica
- GND
Contenido: 1 pz
- Calibración del sensor de humedad de sueloAbrir el monitor serial y colocar los baudios a 9600
Revisar el valor que tiene el sensor cuando aun no es colocado en la superficie a medir la humedad, para que registremos una Humedad = 0%(Valor1)

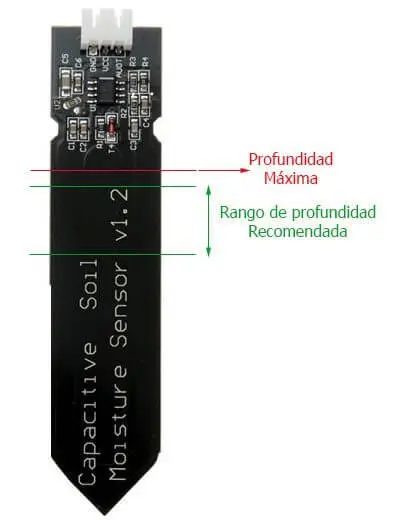

Insertar el sensor dentro de un vaso con agua , sin pasar de la línea roja como se ilustra en el diagrama.
Revisar en el monitor serial el valor que registro para tener el valor de la Humedad = 100% (Valor2)
Por ejemplo, Valor1=520 y Valor2=260, por lo cuál tendremos un rango de valor de:520-430 = 0% humedad
430-350 =50% humedad
350-260=100% humedad
Nota: Introducir a la superficie a medir solo parte de electrodos , los circuitos deben ser protegidos de la humedad , estos se pueden proteger con una capa de barniz epóxico o laca. Si la capacitancia es cero, tiene un cortocircuito entre los dos. En ese sentido, tenga cuidado de no desgastar físicamente la máscara de soldadura al empujar el sensor hacia el suelo.
SKU M3-31A
