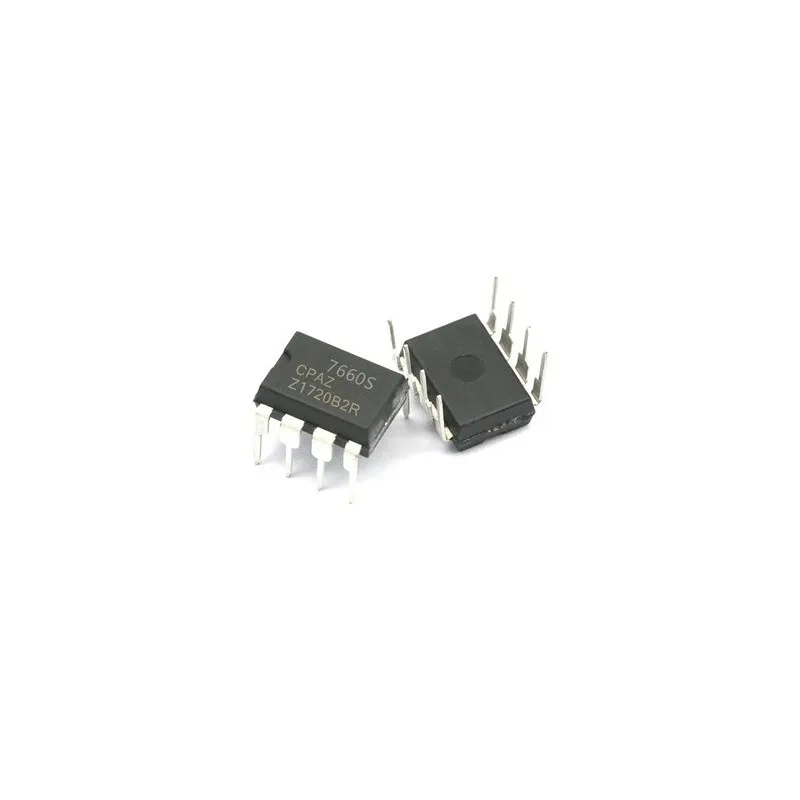

El convertidor de supervoltaje ICL7660S es un monolítico IC de conversión de voltaje CMOS que garantiza una significativa ventajas de rendimiento sobre otros dispositivos similares.
Es un reemplazo directo para la oferta estándar de la industria ICL7660 un rango de voltaje de suministro operativo extendido hasta 12V, con menor corriente de suministro.
No se necesita un diodo externo para ICL7660S. Además, un pin de refuerzo de frecuencia se ha incorporado para permitir al usuario lograr un rendimiento más bajo impedancia a pesar de utilizar condensadores más pequeños.
Especificaciones y características:
- Voltaje de entrada (VIN): 1.5 V a 12 V
- Voltaje de salida (inversor): −1.5 V a −12 V
- Voltaje de salida (duplicador) Hasta 22.8 V (con VIN = 12 V)
- Corriente de salida máxima: 45 mA
- Corriente de consumo típica: 80 µA
- Corriente máxima de suministro: 0.18 mA
- Frecuencia de oscilación típica: 10 kHz (a 5 V)
- Eficiencia típica: 96 %
- Eficiencia en circuito abierto: 99 %
- Rango de temperatura 0
a 70 °C
SKU G13M-B
